| 規 格 說 明 | 數量 | 原產地 |
| 深雕數控系統(凱恩帝代工) | 全套 | 北京 |
| 主軸驅動器 | 4個 | 北京 |
| Y1Y2Y3Y4-5.5KW、Z1Z2Z3Z4-2.4KW伺服電機，Z帶抱閘 | 各4套 | 北京 |
| X1X2X3X4軸配直線電機(含動子、定子) | 全套 | 深圳 |
| X1X2X3X4軸配光珊尺、絕對式讀數頭(雷尼紹) | 全套 | 英國 |
| Y1Y2Y3Y4/Z1Z2Z3Z4軸用TBI/上銀/銀泰精密級(Y4020，Z3216)滾珠絲桿 | 全套 | 臺灣 |
| X1X2X3X4/Y1Y2Y3Y4/Z1Z2Z3Z4軸用TBI/上銀/銀泰/芃宸精密級直線導軌(XZ35mm滾珠，Y35mm滾柱+2硬軌) | 全套 | 臺灣 |
| 電主軸BT30/125/7.5/24000rpm ，帶編碼器 （備注：可另選臺灣大悅直聯式短鼻主軸BT30/100/20000rpm ，配油壓打刀缸) |
4個 | 佛山 |
| 4*16位或21位飛碟式刀庫(普仁) | 4套 | 浙江 |
| 床身X1X2X3X4/Y1Y2Y3Y4/Z1Z2Z3Z4軸全鑄鐵(HT300)、鋼構底座 | 1套 | 自制 |
| 配電柜恒溫系統（雷德） | 1套 | 東莞 |
| 施耐德電氣配件 | 1批 | 天津 |
| NSK/KOYO/TBI P級角接觸配對軸承 (或同等級品牌) | 全套 | 進口 |
| 主軸油冷機 （雷德） | 1臺 | 東莞 |
| 電子手輪（昱普） | 1套 | 廣州 |
| 對刀儀（深圳精雕 ） | 4個 | 自制 |
| X/Y/Z軸配風琴罩 | 各1套 | 自制 |
| X/Y/Z軸配塑料拖鏈(鼎泰) | 各1套 | 東莞 |
| 導軌自動潤滑油泵（寶騰） | 1套 | 東莞 |
| 空氣過濾器（日本雷曼 M107-A空氣過濾器） | 2套 | 浙江 |
| 噴水裝置 | 4套 | 自制 |
| 水氣噴霧裝置 | 4套 | 自制 |
| 氣槍、水槍 | 各1把 | 浙江 |
| 機床附件 | 1套 | 深圳 |
| 鏈板排渣機(水泵750W*4個，精密過濾網) | 1套 | 自制 |
| 岡田B250四軸本體+驅動電機+尾座+L塊+線材+增壓缸/4套(可選配) | 無 | 臺灣 |

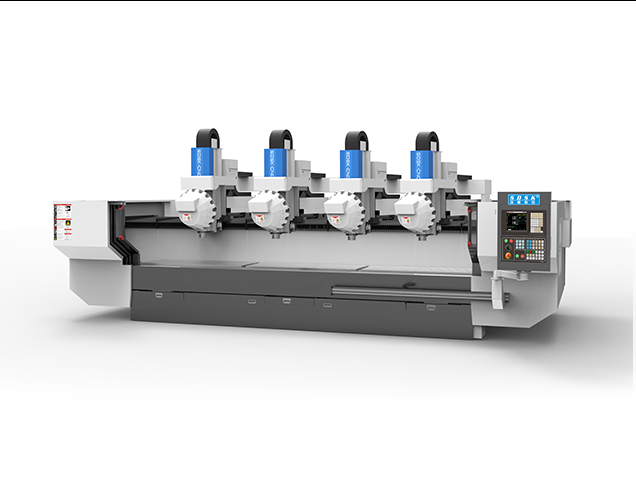

| 機型 | SD875V7Z-4-BT30 |
| 外型尺寸 | 長5480寬3400高2800左右（增加排渣機長+1500） |
| 工作臺尺寸 | X3500*Y500（T槽M16） |
| 主軸鼻端至臺面 | 最高680～最低200 (其中換刀行程占130) |
| 飛碟式刀庫至工作臺面 | 最低550 |
| 四個主軸標準距離 | 875*4 |
| 細長工件前后錯開裝夾加工范圍 | 875*265左右 |
| X1X2X3X4/Y1Y2Y3Y4/Z1Z2Z3Z4行程 | X1:875、X2:875、X3:875、X4:875 (備注:可按客戶要求定制) Y1:530、Y2:530、Y3:530、Y4:530 Z1:350、Z2:350、Z3:350、Z4:350 |
| 最大空走速度4X4Y4Z | X70米/分鐘(左右) Y48米/分鐘 Z48米/分鐘 |
| 最大加工速度 | 0～12米/分鐘 |
| 輪廓控制方式X1/X2/X3/X4 | 全閉環 |
| 伺服系統 | 交流伺服 |
| 系統分辨率 | 0.002 |
| 三軸垂直度 | 0.015mm |
| 整機定位精度 | 士0.02mm |
| 局布定位精度 | 300 mm內±0.008mm |
| 重復定位精度 | 0.004mm |
| 主軸數 | 4個 |
| 主軸電機功率 | 5.9～11KW/個 |
| 主軸電機扭矩 | 11～22N.m |
| 主軸轉速 | 20000rpm/min |
| 夾持刀柄 | BT30 |
| 飛碟式刀庫 | 4*16T或21T(可選) |
| 換刀方式 | 自動 |
| 對刀方式 | 自動 |
| 臺面承受負荷 | 2000Kg |
| 額定電壓 | 380V/50HZ |
| 整機最大功率 | 90KW左右 |
| 整機重量 | 14500Kg左右 |
| 1. | 控制器 | 11. | 機械、電氣、操作說明書1本 |
| 2. | 直結式短鼻主軸 | 12. | 剛性攻牙功能 |
| 3. | 自動潤滑系統 | 13. | 配電柜恒溫空調系統 |
| 4. | 地基可調墊塊 | 14. | 《操作說明書》《程序說明書》《使用說明書》 |
| 5. | 工具箱 | 15. | 刀柄20個（含拉釘、扳手） |
| 6. | 工作燈 | 16. | 鎖刀座 |
| 7. | 警示燈 | 17. | M16馬鐵 |
| 8. | 主軸吹氣裝置 | 18. | |
| 9. | 傳輸線 | 19. | 鎖咀 ER25（4-12） 1套 |
| 10. | 半封閉式護罩 | 20. | 護罩 |
| 序號 | 環境項目 | 項目要求標準 |
| 1. | 電源要求 | AC380V（4P）50-60Hz，空氣開關 100A，電源電壓波動范圍 380V±10%以內 |
| 2. | 空氣壓縮機 | 使用螺桿式壓縮機，儲氣罐，三級過濾，≥0.55Mpa，流量≥100L/min |
| 3. | 真空壓力 | ≥0.6 mpa |
| 4. | 空氣干燥機 | 必須有空氣干燥機，帶自動排水功能 |
| 5. | 環境噪音/振動 | ≤75dba |
| 6. | 地面要求 | 地面要求平整，穩固，最高點與最低點相差不超過 5mm |
| 7. | 環境濕度 | 建議 45%-65% |
| 8. | 氣體水分含量 | 無水分 |
